Thopos

Il software per topografia e catasto con il CAD integrato che consente l’importazione dati da Stazione Totale, GPS Topografico, Lidar e Drone.

Scarica gratis la versione Demo
\

CAD topografico integrato

Per velocizzare tutte le operazioni topografiche.

Integrazione con Google Earth

Mappe e modelli digitali del terreno da Google Earth con un click.

+

Interfaccia con Pregeo

Per te che lavori con il Catasto, massima compatibilità.

Progettazione 3D

Costruisci modelli del terreno per sbancamenti e calcoli di sterro e riporto.

Nuvole di Punti

Nuove opportunità di business con la gestione delle nuvole di punti.

k

Profili e Sezioni

Tutto ciò che serve per gestire profili, sezioni e progettazione su sezioni.

Thopos panoramica generale software topografia

Uno strumento indispensabile

Thopos è un software per topografia e catasto munito di CAD autonomo con strumenti, entità e funzionalità mirate all’utilizzo in ambito topografico. Con Thopos avrai uno strumento completo ed affidabile per poter gestire tutte le operazioni topografiche, dal rilievo in campagna grazie al controller GPS integrato, all’elaborazione e alla progettazione fino alla stesura delle tavole di progetto finali. Grazie all’architettura a 32 e 64 bit Thopos si configura come uno strumento moderno, flessibile e potente.

Acquista subito

Scopri la soluzione integrata per Topografia e Drone

Ti offriamo una soluzione completa per i rilievi topografici con Drone. Drone DJI Phantom, Thopos e PhotoScan.
Nessuno può darti di più ad un prezzo così competitivo.

Contattaci e scopri la soluzione integrata

Progettazione, simulazione e verifica di missioni da Drone

L’utilizzo del Drone nel campo topografico è sempre più diffuso. Ma la vera differenza la fa un software come Thopos che ti consente di pianificare, simulare e verificare la missione che intendi eseguire con il Drone direttamente a tavolino. Una volta individuata l’area di volo Thopos ti permetterà di gestire la rotta, la vlocità e l’altezza del volo che intendi eseguire e, se gli fornirai l’angolo di ripresa della camera, il software ti dirà anche quante foto dovrai scattare per elaborare una aerofotogrammetria corretta.

Pregeo diventa facilissimo

Grazie al nostro software per la topografia catastale potrai creare, spostare e modificare punti e stazioni comodamente dalla grafica, tanto il libretto Pregeo si aggiornerà in automatico. Potrai consultare i PF della TAF e visualizzare monografie con un click. Potrai visualizzare i tuoi rilievi su Google Earth e modificare la proposta di aggiornamento tutte le volte che vuoi. Con Thopos dimenticherai i problemi di Pregeo.

Georeferenziazione e Raddrizzamento Prospettico

Immagina di georeferenziare la tua mappa raster e utilizzarla in maniera precisa per riconfinamenti o frazionamenti. Immagina di poter sovrapporre la mappa satellitare, scaricata da Google Earth, alla mappa di impianto e all’estratto di mappa. Immagina di scattare una foto alla facciata di un edificio, effettuarne il raddrizzamento ed effettuare misurazioni in pochi istanti. Hai un potere che non immaginavi…

Modellazione, Sezioni, Profili e Volumi...

Un modellatore che ti restituisce modelli a triangoli e curve di livello in pochissimi secondi e con una precisione da far invidia ai programmi più blasonati. Sezioni intelligenti che cambiano in automatico se modifichi anche solo la quota di un punto del modello 3d. Non sbagliare, affidati ad un partner che di topografia se ne intende, affidati a Thopos.

Importa dati da qualsiasi strumento o interfaccia

Con Thopos potrai importare e lavorare sui dati provenienti da Stazione Totale, GPS Topografico, Drone o addirittura direttamente da Google Earth. Entra nel futuro del software topografico.

Thopos è strutturato in 7 moduli diversi

Per offrirti la massima flessibilità Thopos si compone di 7 differenti moduli. Così potrai acquistare solo quello che ti serve. Il modulo principale è il Modulo T (Topografia Generale e Catastale), è il core di Thopos, quello che include anche il CAD e che potrai ampliare a tua scelta con gli altri moduli disponibili.

Modulo T - Topografia Generale e Catastale

Prerequisiti : Nessuno.

Clicca qui e scopri le caratteristiche

Inserimento Misure
Ci sono diverse possibilità di inserimento: manuale da tastiera, manuale dal CAD, tramite file ASCII liberamente configurabile, da file DXF/DWG e da registratore dati. Thopos supporta i più diffusi registratori di campagna e controller GPS: (Sokkia, Topcon, Nikon, Geomax, Trimble, Leica, ecc.). Per chi ne ha la necessità è possibile ottenere funzioni di importazione/esportazione personalizzate. Sono inoltre disponibili procedure per la conversione dei file nei formati originari degli strumenti e per il ricarico negli strumenti stessi. Attraverso le mappe di Google o Bing è possibile simulare un rilievo GPS e importare le coordinate rilevate direttamente in Thopos.
thopos-importazione-da-strumento

Caratteristiche del rilievo

  • Interfaccia multi-libretto senza nessun limite per i libretti delle misure inseriti e con operazioni di duplicazione, somma e cancellazione degli stessi;
  • Nessun limite per i punti del rilievo, il numero delle stazioni celerimetriche e delle basi G.P.S. create;
  • Non esiste un limite per il numero degli allineamenti;
  • Da una stazione celerimetrica si possono lanciare quante stazioni si vogliono;
  • Le stazioni celerimetriche devono essere collegate tra loro o con misura di andata e di ritorno, o con sola misura di andata, in questo secondo caso devono avere almeno un punto rilevato in comune, oppure avere due o più punti in comune in modo che il programma possa orientarle tramite intersezione inversa 2D e 3D o apertura a terra;
  • I punti degli allineamenti (partenza e orientamento) devono essere rilevati: dalle stazioni, da allineamenti precedenti, tramite baseline o da punti noti in coordinate;
  • Vengono calcolate le coordinate assolute con l’impostazione delle coordinate di origine;
  • Vengono corretti gli errori di curvatura e rifrazione;
  • Il rilievo viene automaticamente inquadrato sulla base dei punti di inquadramento inseriti;
  • Le misure G.P.S. (Baseline o punti Lat. Long.) vengono trasformate su sistemi Cartesiani (piano CAD) utilizzando varie opzioni sia in planimetria che altimetria: Sistema locale, sistema ETRS89/WGS84, Gauss Boaga, Cassini Soldner, ecc.. Per l’altimetria è possibile scegliere tra diversi modelli di ondulazione del geoide (costante, EGM96/2008, Italgeo dei gligliati, personalizzato);
  • Nell’elaborazione delle misure G.P.S. è previsto l’utilizzo dei grigliati Verto;
  • E’ possibile orientare automaticamente la stazione di partenza (e quindi tutto il rilievo) e le stazioni celerimetriche in genere su dei punti noti rilevati ad esempio tramite GPS;
  • I dati del libretto delle misure vengono inseriti su delle tabelle con funzionalità simili ad Excel®

thopos-caratteristiche-rilievo

Elaborazione del Rilievo

Elaborazione della celerimensura con calcolo e visualizzazione degli scarti sui punti iperdeterminati. Eaborazione delle baseline e dei punti Lat. Long. su sistema locale, su sistema UTM con impostazioni separate tra planimetria e altimetria. Utilizzo dei grigliati Verto. Il programma esegue un controllo preliminare di tutti i dati del libretto e evidenzia eventuali incongruenze o differenze di misure oltre le tolleranze impostate.

Compensazione rigorosa ai minimi quadrati (planimetrica e altimetrica) con calcolo e visualizzazione delle ellissi di errore. Tutti i passaggi dell’elaborazione, comprese le misure oltre tolleranza e gli eventuali errori, vengono inseriti nel “Rapporto di elaborazione” che potrà essere visionato in ogni momento.

Vengono gestite automaticamente le letture capovolte e le letture multiple ed è possibile tener conto degli errori di curvatura e rifrazione. Vengono automaticamente riconosciuti gli schemi di intersezione diretta, inversa, apertura a terra (multipli e no) durante l’elaborazione della celerimensura.

E’ possibile risolvere e compensare le poligonali topografiche sia chiuse che vincolate agli estremi. E’ possibile escludere selettivamente le varie misure per ricercare gli eventuali errori. Nella celerimensura è possibile trattare separatamente planimetria e altimetria escludendo separatamente le 2 misure. Dopo l’elaborazione è possibile mantenere un collegamento dinamico tra grafica e libretto, ad ogni modifica dei punti nella grafica corrisponde un ricalcolo delle misure nel libretto, e ad ogni modifica delle misure nel libretto corrisponde ad un ricalcolo delle coordinate nella grafica.

thopos-elaborazione-rilievo

Utilità e Calcoli Topografici

Thopos permette di elaborare diversi schemi topografici tra cui:

  • Intersezione multipla in avanti (anche da stazioni non consecutive);
  • Snellius-Pothenot (multiplo);
  • Apertura a terra multipla;
  • Intersezione multipla inversa 3D;

E’ possibile determinare nuovi punti topografici generici in corrispondenza delle entità CAD disegnate. I punti così determinati potranno poi essere collegati a basi GPS, stazioni o allineamenti a scelta generando in automatico le misure di campagna e aggiornando il libretto delle misure.

Procedure geometriche specifiche (COGO) consentono di calcolare nuovi punti topografici in corrispondenza di punti particolari (punto medio, punto su intersezione, punto su proiezione, punto a squadro, ecc…)

Ai vari punti è possibile associare delle risorse grafiche come immagini o monografie. La quota dei punti può essere determinata: manualmente, dal piano di lavoro impostato o dall’eventuale modello 3D sottostante.

Attraverso l’utilizzo dei codici di punto è possibile modificare le caratteristiche grafiche dei singoli punti (simbolo, descrizione, layer, colore, ecc..) e, associando i codici di controllo, disegnare automaticamente linee e polilinee.

E’ possibile tracciare direttamente in grafica le poligonali topografiche presenti nel libretto.

Frazionamenti

Il programma consente di imporre il valore dell’area da staccare da una particella e calcola automaticamente la dividente. Quest’ultima può essere parallela, perpendicolare ad una direzione data o passante per un punto noto.

Una particella da dividere può essere suddivisa in sotto-zone del valore economico diverso (edificabile, agricolo, ecc…) e il programma, con una apposita procedura, terrà conto anche del valore.

thopos-frazionamenti

Catasto (Pregeo)

Thopos è compatibile con Pregeo 9/10, è in grado di importare i file dati (DAT e PDF) e i libretti contenuti nell’archivio di Pregeo. Qualsiasi rilievo creato in Thopos può essere esportato su Pregeo (anche in maniera parziale) con la creazione delle righe di tipo 0 e 9 e con l’aggiornamento automatico dell’archivio, in pratica tutti i file esportati con il programma sono pronti per essere elaborati in Pregeo. Il software dispone di una procedura per la verifica automatica della normativa Catastale. E’ possibile confrontare le distanze dei PF con la TAF memorizzata o con l’archivio delle misurate. E’ pienamente supportata la creazione, modifica e gestione grafica dei contorni delle particelle e/o dividenti.

E’ possibile compilare in automatico la relazione tecnica partendo da dei modelli personalizzabili a campi variabili o da dei blocchi relazione già impostati. E’ possibile creare direttamente dalla grafica i Punti Vertice e Direzione e la creazione automatica delle righe tipo 8 anche per i punti ausiliari. Sono direttamente supportate tutte le tipologie di aggiornamento previste da Pregeo 10 e la scelta è facilitata da descrizioni e immagini accessibili direttamente dall’interno del programma. Se si utilizza Pregeo 10.60 il programma dispone già delle maxi-tipologie previste per questa versione. Il programma permette la compilazione direttamente nel CAD del modello censuario attingendo automaticamente ai dati delle particelle inserite nell’estratto digitale (EMP) eventualmente caricato e dalle particelle della proposta di aggiornamento. Una procedura automatica confronta la correttezza formale del modello inserito e compensa le eventuali differenze di superficie.

La TAF e le misurate sono scaricabili direttamente da Internet ed è possibile consultare la monografia di un punto selezionandolo direttamente dalla grafica. E’ possibile visionare, modificare e cancellare i libretti contenuti nell’archivio Pregeo.

 thopos-libretto-pregeo
Estratti Digitali di Mappa (DEM)
Il programma permette di importare gli estratti di mappa rilasciati dall’Agenzia del Territorio (File EMP) e di sovrapporli al rilievo eseguito, vengono riconosciute tutte le entità compresa la mappa raster. E’ possibile intervenire direttamente sulla Ditta delle particelle caricate, creare eventuali stralci di estratto e aggiornare automaticamente Pregeo. Comandi specifici permettono di orientare ed adattare il rilievo all’estratto digitale per frazionare poi lo stesso e redarre la proposta di aggiornamento. I punti non adattati vengono evidenziati nella grafica. Il programma importa direttamente la proposta di aggiornamento e consente di compilare il modello censuario in modalità interattiva. Il modello può essere poi esportato direttamente su Pregeo.

thopos-proposta-di-aggiornamento-pregeo

Trasformazione delle Coordinate

Il programma dispone di funzioni di rototraslazione rigide con o senza variazione di scala permettendo così di effettuare inserimenti cartografici dei rilievi di campagna. Allo stesso modo è possibile unire tra loro rilievi aventi 2 o più punti in comune. I punti da utilizzare nelle rototraslazioni possono essere importati direttamente da un archivio punti topografici incluso. Esistono comandi specifici per individuare i PF all’interno di un libretto Pregeo e la successiva rototraslazione su quest’ultimi. Funzioni specifiche permettono di trasformare rilievi di facciate in rilievi piani sui quali è possibile disegnare la facciata o sovrapporre immagini raster.
Per qualsiasi entità CAD o topografica è possibile eseguire la conversione tra sistemi di coordinate o in maniera approssimata attraverso le formule di Molodensky, o in maniera rigorosa utilizzando i grigliati Verto. Sono supportati i sistemi Gauss Boaga, UTM-ED50, ETRF89 e ETRF2000.

thopos-trasformazione-coordinate

Immagini Raster

Thopos consente di caricare nel CAD più immagini contemporaneamente ognuna su un layer diverso e nei formati più diffusi. Le immagini possono poi essere spostate, ruotate e ritagliate a piacere.

Le immagini caricate nella grafica possono sempre essere utilizzate in combinazione con le funzioni del CAD per la digitalizzazione a video. Sono supportati gli zoom per poter cogliere con precisione i dettagli ed è presente anche una finestra di zoom real time per poter vedere contemporaneamente al movimento del mouse l’area in prossimità del cursore ingrandita.thopos-immagini-raster

Mappe da Internet e Google Earth

Qualsiasi rilievo creato con il GPS può essere facilmente esportato su Google Earth con la sovrapposizione di tutte le entità CAD inserite nel lavoro comprese le immagini raster. Con il Thopos Mappe inserito all’interno del programma è possibile inserire all’interno del CAD le immagini satellitari recuperate da Internet. Un comando specifico consente di leggere i dati altimetrici forniti dalle mappe di Google Earth e creare dei DTM del terreno su zone a scelta. Non ultimo, un’utility specifica permette di leggere direttamente da Google le coordinate di punti a scelta e inserirli automaticamente all’interno del libretto delle misure.
thopos-mappe-google-earth
Importazione dei formati GIS

Molte regioni ed Enti pubblici in genere mettono a disposizione dei professionisti e/o privati cittadini dei portali cartografici (SIT) dai quali attingere ad una serie di dati territoriali in vari formati, sia raster che vettoriali. Thopos è in grado di importare e gestire tutti questi formati in maniera semplice e diretta, senza laboriose conversioni tramite altri software.

CAD Integrato

L’interfaccia grafica di Thopos si appoggia sia sulla barra multifunzione (ribbon) e sia sulle tradizionali barre strumenti liberamente attivabili e riposizionabili. Nella grafica con finestre affiancate le stesse possono essere liberamente ridimensionabili. Tutte le funzioni topografiche e raster appena viste sono inserite all’interno di un potente CAD 2D e 3D con comandi e funzioni simili ad AutoCAD™ in modo da ridurre al minimo i tempi di apprendimento. Thopos dispone di un doppio ambiente di lavoro grafico: uno planimetrico e uno 3D. E’ possibile progettare liberamente su ogni singolo ambiente o lavorare con le finestre affiancate, le modifiche effettuate sulla grafica 2D vengono automaticamente riportate nella grafica 3D e viceversa e allo stesso modo è possibile iniziare un comando nella grafica 3D e terminarlo in planimetria.
thopos-cad-topografico
Modellazione del Terreno
La generazione del modello matematico del terreno (DTM) a falde triangolari può avvenire manualmente, disegnando uno ad uno tutti i triangoli (facce 3D), o in maniera automatica, definendo i contorni di inclusione, di esclusione e le linee di discontinuità (scarpate, muri, ecc.) Il programma permette di generare triangoli partendo sia dalle entità topografiche (punti topografici) che dalle entità CAD presenti all’interno dell’area da triangolare. Dal DTM elaborato è possibile ottenere le viste 3D del modello a triangoli. E’ possibile creare più DTM nell’ambito di uno stesso rilievo ed eseguire i calcoli separatamente per ognuno. Le facce 3D sono considerate delle entità CAD e quindi possono essere modificate con i comandi CAD generici.
thopos-modellazione-terreno



Modulo M - Topografia e Modelli 3D

Prerequisiti : richiede il Modulo T.

Clicca qui e scopri le caratteristiche

Modellazione del Terreno

La generazione del modello matematico del terreno (DTM) a falde triangolari può avvenire manualmente, disegnando uno ad uno tutti i triangoli (facce 3D), o in maniera automatica, definendo i contorni di inclusione, di esclusione e le linee di discontinuità (scarpate, muri, ecc.) Il programma permette di generare triangoli partendo sia dalle entità topografiche (punti topografici) che dalle entità CAD presenti all’interno dell’area da triangolare. Dal DTM elaborato è possibile ottenere le viste 3D del modello a triangoli. E’ possibile creare più DTM nell’ambito di uno stesso rilievo ed eseguire i calcoli separatamente per ognuno. Le facce 3D sono considerate delle entità CAD e quindi possono essere modificate con i comandi CAD generici.

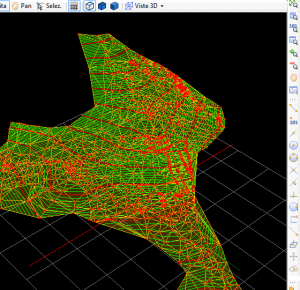

.Curve di Livello

Sul modello matematico Thopos costruisce le curve di livello in base all’equidistanza prescelta. Le curve possono essere lineari (polilinee) o arrotondate (polilinee arrotondate), si può impostare sia il metodo di calcolo che il grado di arrotondamento. Le curve di livello possono essere facilmente modificate a video (grips), trasformate in polilinee 3D o in B-Spline. Un comando di quaotatura specifico permette di inserire le quote delle curve con testi personalizzati e in maniera automatica.



thopos-curve-di-livello
Calcolo dei Volumi
E’ possibile calcolare il volume delle facce 3D rispetto ad una quota di riferimento. Il volume è calcolato sulle singole facce selezionate. Attraverso i comandi di progettazione 3D si può calcolare il volume per intersezione tra DTM.
DEM (Digital Elevation Model)

Thopos elabora i DEM partendo dai punti rilevati o dalle entità CAD importate come punti, polilinee, ecc. Le modalità di calcolo sono 3: Interpolazione quadratica, interpolazione su punti vicini e interpolazione con “Kriging”. Il programma, inoltre, importa i DEM in diversi formati rilasciati da vari enti governativi e li visualizza a video sia in planimetria che in 3D. Se sono note le coordinate WGS84 della zona è possibile importare i file DEM della missione SRTM (Shuttle Radar Topography Mission). Dai DEM, su porzioni definite da polilinee, è possibile ricavare i modelli 3D del terreno che potranno poi essere utilizzati per calcolo dei volumi, curve di livello, sezioni, ecc.. Durante la fase di disegno e/o progettazione è possibile ricavare automaticamente le quote dei punti dai DEM sottostanti attraverso algoritmi di interpolazione bilineare sulla maglia quadrata.thopos-dem



Nuvole di Punti

Thopos prevede il caricamento di nuvole di punti provenienti sia da laser scanner che da elaborazioni fotografiche proiettive. Le nuvole (in particolare quelle provenienti da elaborazioni fotografiche) possono essere georeferenziate sui targhet inseriti durante il rilievo con algoritmi ai minimi quadrati. Dalle nuvole, su porzioni definite da polilinee, è possibile ricavare i modelli 3D del terreno che potranno poi essere utilizzati per calcolo dei volumi, curve di livello, sezioni, ecc.. Il programma dispone di snap ad oggetto specifico sui punti delle nuvole e consente di ricavare le quote in fase di disegno/progettazione direttamente dalle nuvole stesse. Dalle nuvole di punti è possibile ricavare delle ortofoto perfettamente in scala.

thopos-nuvole-di-punti

Sezioni del terreno

Thopos calcola automaticamente le sezioni del terreno sul modello a triangoli, sulle curve di livello, sulle polilinee 3D e sui punti sparsi impostando una base di ricerca. Le sezioni del terreno sono visualizzate su un ambiente grafico separato e vengono aggiornate dinamicamente in base alle modifiche apportate nel CAD (nuova posizione, modifica del modello 3D/curve/polilinee, aggiunta di punti, ecc…) La fincatura delle sezioni è completamente personalizzabile in termini di contenuto e posizione delle informazioni. Le sezioni così calcolate possono poi essere importate nel CAD per la stesura definitiva delle tavole di stampa impostando scala, tipo e dimensioni font, piano di paragone, ecc… Partendo dalla sezione è possibile creare nuovi punti topografici o disegnare delle polilinee di progetto.

thopos-sezioni



Modulo D - Modellazione e Progettazione 3D

Prerequisiti : richiede il Modulo T e M.

Clicca qui e scopri le caratteristiche

Progettazione 3D



Con i comandi di progettazione 3D risulta particolarmente semplice costruire modelli del terreno di progetto e confrontarli poi con i modelli rilevati. Attrarverso l’offset 3D si possono costruire scarpate e gradoni con la formazione automatica delle facce 3D. Il “motore” di calcolo dei modelli 3D genera facce 3D sia in corrispondenza dei punti topografici, che delle entità CAD come polilinee e punti. I modelli di progetto costruiti a CAD vengono poi “ritagliati” in corrispondenza delle intersezioni con il terreno e poi eventualmente fusi con lo stesso in modo da ricreare la situazione di progetto. Con la progettazione di scarpate è possibile creare velocemente piani di sbancamento o rilevato e creare così rampe di accesso agli scavi o ai rilevati. L’intersezione di modelli 3D permette inoltre il calcolo dei volumi di sterro e riporto in maniera molto precisa e la mappa sterri-riporti individua graficamente le zone di sterro e riporto.

thopos-progettazione-3d

Spianamenti e Piani di Progetto

Il programma consente vari tipi di spianamento, sia con piano di giacitura assegnata e sia con piano di compenso. L’elaborazione comprende il calcolo delle linee 3D di passaggio e dei volumi di sterro e di riporto, sia per ogni singola falda triangolare che sul modello totale. Viene anche generata la mappa sterri-riporti in 3 diverse modalità, sia nel 2D che nel 3D. I vari piani di spianamento possono essere salvati come piani di progetto per poter poi essere richiamati per altri calcoli o per interpolare le quote del piano CAD. Funzioni di quotatura dedicate consentono di inserire automaticamente in planimetria le quote rosse, di progetto o entrambe. Attraverso lo spianamento dinamico è possibile valutare in tempo reale, sia analiticamente che graficamente, i volumi di sterro e riporto al variare della posizione 3D del piano di spianamento. E’ possibile definire più piani di progetto in diversi modi (indipendentemente dagli spianamenti) e salvarli con un nome specifico.

thopos-spianamenti-piani-progetto

Mappe del Terreno

Thopos è in grado di generare mappe delle ombre, delle pendenze, delle altimetrie e di sterro e riporto (anche graduata). Attraverso la mappa per la simulazione degli allagamenti è possibile valutare in tempo reale (sia in 2D che 3D) le zone allagate al variare della quota della lama d’acqua. La varie mappe possono essere stampate a colori o salvate su file immagine con dimensione impostata dall’utente. Ad ogni falda triangolare è possibile associare un’informazione a scelta come la quota media, l’area reale, massima pendenza con relativa direzione, ecc.

thopos-mappa-pendenze-allagamenti

Modulo P - Profili e Progettazione su Sezioni

Prerequisiti : richiede il Modulo T e M, consigliato modulo D.

Clicca qui e scopri le caratteristiche

Profili del Terreno

Il programma è in grado di gestire un numero illimitato di profili planimetrici del terreno. I profili possono avere un andamento planimetrico poligonale libero, possono essere modificati a piacere con lo spostamento, l’aggiunta o la rimozione di vertici. I vertici stessi possono essere raccordati liberamente. I profili sono calcolati dinamicamente, ad ogni modifica della posizione (sia del profilo che delle sezioni) o del modello del terreno (DTM, curve, punti), il profilo viene modificato automaticamente. Tutte le sezioni inserite lungo un profilo possono essere rinominate liberamente o invertite nel lato di visualizzazione.

Sezioni lungo un Profilo

Una volta tracciato in planimetria un profilo, è possibile inserire automaticamente lungo lo stesso le sezioni trasversali. Va inserito il passo, la larghezza destra e sinistra, il nome di partenza e la modalità di calcolo (DTM, Curve, polilinee o punti sparsi). Le sezioni inserite sono liberamente modificabili. Posso aggiungere, eliminare, spostare le sezioni liberamente e il relativo profilo viene aggiornato automaticamente. Terminata la modifica delle sezioni, le stesse possono essere rinominate automaticamente sia con nomi numerici (1,2,3…) che alfanumerici (Sez.1, Sez.2, Sez.3 …)

Profili Altimetrici e Livellette

Sul profilo delle sezioni è possibile tracciare un numero illimitato di livellette (una per ogni progetto definito) e il punto di passaggio delle stesse viene inserito automaticamente su ogni sezioni del profilo che incrocia la livelletta. Su ogni sezione e per ogni progetto è possibile inserire dei punti profilo che saranno poi utilizzati per costruire un profilo altimetrico personalizzato. Analogamente è possibile inserire lungo il profilo l’andamento reale del terreno.

Sezioni di Progetto

Sulle sezioni del terreno calcolate è possibile disegnare delle sezioni di progetto che saranno poi utilizzate per il calcolo di aree e volumi. E’ possibile definire un numero illimitato di progetti (Sbancamento, rilevato, fosso dx, fosso sx, canaletta, muro dx, cassonetto, ecc…) e per ogni progetto definito è possibile decidere cosa il programma deve calcolare (quote di progetto, quote rosse, distanze, progressive, aree sterro e riporto, ecc…) La fincatura delle sezioni è liberamente configurabile, sia con i dati del terreno che con le misure delle sezioni di progetto inserite. Per ogni progetto definito è possibile calcolare i volumi di sterro e riporto sia con il metodo delle sezioni ragguagliate che con il metodo delle sezioni mediate. Partendo dalle polilinee di progetto inserite nelle singole sezioni il programma calcola automaticamente il modello 3D (DTM) dell’intero progetto. Questo modello potrà poi essere utilizzato per il calcolo dei volumi con il confronto tra modelli o fuso all’interno del modello 3D del terreno (modulo D).

Modulo R - Gestione Avanzata Immagini Raster

Prerequisiti : nessuno.

Clicca qui e scopri le caratteristiche

Georeferenziazione

La procedura di georeferenziazione applica all’immagine delle traslazioni e deformazioni in modo da portarla in coordinate reali occupando lo spazio geografico corretto. Grazie alla georeferenziazione è possibile sia sovrapporre l’immagine ad una cartografia esistente, sia effettuare la digitalizzazione a video ottenendo un disegno vettoriale perfettamente conforme alla cartografia della mappa. La procedura si attiva selezionando nel raster i punti di coordinate note.

Il modulo (R) raster consente di georeferenziare in 4 diversi modi:

  • Georeferenziazione baricentrica (anche Catastale)
  • Georeferenziazione affine a 6 parametri (specifica per mappe cartografiche)
  • Georeferenziazione polinomiale con polinomi di secondo, terzo e quarto grado (per la riduzione massima degli scarti)
  • Georeferenziazione affine multizona, per ridurre le deformazioni localizzate alle mappe

L’immagine georeferenziata può essere salvata su disco e poi caricata su altri programmi CAD (viene generato il file con i parametri di calibrazione o tramite file DXF/DWG). Sono supportati i formati BMP, EMF, GIF, JPG, PNG, TIF, WMF. Grazie allo snap su parametratura risulta particolarmente veloce l’inserimento dei punti omologhi di mappe dotate di griglia parametrica. Ogni georeferenziazione è corredata da un completo rapporto di elaborazione e i punti utilizzati possono essere salvati sul file del lavoro per essere richaimati velocemente per georeferenziazioni successive.

Raddrizzamento Prospettico

Tramite il raddrizzamento prospettico è possibile eliminare la deformazione prospettica di foto di facciate riportandole direttamente in scala. Il modulo (R) raster dispone di 2 metodi di raddrizzamento:

  • Metodo dei punti omologhi
  • Metodo delle cadenti

Per ogni metodo è possibile utilizzare 2 algoritmi di calcolo: trasformazione omografica e trasformazione bilineare.Esiste anche una procedura per ridurre/eliminare le deformazioni derivanti dall’utilizzo di obiettivi grandangolari.

Colori, Trasparenze e Vettorizzazione

Su ogni mappa raster caricata è possibile impostare un colore di trasparenza (di solito il bianco dello sfondo) in modo da poter sovrapporre più mappe o sovrapporre una mappa raster ad un’immagine satellitare (ortofoto). Il colore impostato diventa trasparente e saranno visualizzati solo i bordi delle particelle e/o fabbricati, come se si trattasse di un disegno vettoriale. Per ogni mappa è possibile modificare la gamma di colori in modo da attribuire alla stessa il colore del layer nel quale è inserita, in questo modo risulta particolarmente agevole lavorare su più raster affiancati. Oltre alla funzioni di modifica già inserite nel modulo T, sarà possibile modificare i colori delle immagini attraverso filtri specifici. Thopos Raster dispone anche di un vettorizzatore automatico che ricava automaticamente linee o polilinee da immagini raster in bianco e nero (2 colori).



Modulo C - Controller GNSS

Prerequisiti : Richiede modulo T.

Clicca qui e scopri le caratteristiche

Introduzione

Hai mai desiderato di utilizzare lo stesso software sia per la progettazione in ufficio che per il rilievo in campagna?

Hai mai pensato di utilizzare gli stessi file, sia per il rilievo che per la stesura del progetto, senza fastidiose operazioni di importazione e esportazione che inevitabilmente perdono sempre qualche informazione?

Hai mai considerato il fatto che imparare un solo programma sia per il rilievo che per la progettazione in ufficio comporta un bel risparmio in termini di tempo?

Hai mai avuto la necessità di avere direttamente sul controller il software topografico collegato Pregeo per delle verifiche veloci sul campo?

Se hai risposto si anche a solo uno dei quesiti sopra esposti allora è necessario che prendi in considerazione l’utilizzo di Thopos 7 con il modulo Controller GPS integrato. Thopos funziona su tutti i Tablet PC dotati di Windows 8.1 o superiore. La dimensione dello schermo consigliata, per un giusto compromesso tra portabilità e utilizzo, è di 8 pollici e una risoluzione minima di 1280×800. E’ altresì possibile utilizzare tablet di dimensioni maggiori. L’interfaccia grafica, in particolare le funzioni legate al controller, sono state ottimizzate per l’utilizzo con il tablet e la tastiera su schermo. I comandi principali sono utilizzabili direttamente con l’utilizzo delle dita, e per una maggiore fruibilità di tutte le funzioni è sempre possibile utilizzare una penna stilo capacitiva.

Tablet consigliati :

ASUS Vivo Tab Note 8

Lenovo Miix 2 Tablet

Acer Iconia W4-820

Dell Venue 8 Pro

Toshiba Encore

Modalità Rilievo

In modalità rilievo il programma mostra a video le coordinate del ricevitore, la modalità (RTK fix, RTK Float, ecc..), la precisione raggiunta e la posizione dell’antenna nel CAD assieme alla direzione di spostamento, sia nel 2D che nel 3D. Le variazioni di precisione e di modalità sono accompagnate anche da segnalazioni audio. E’ previsto il controllo precisione configurabile (la misura non viene eseguita se la precisione non è raggiunta) e il tempo di stazionamento sul punto. Ad ogni punto misurato è possibile associare, nome, descrizione, codice, schizzo e foto, sia in maniera manuale che automatica. Per i punti non accessibili con l’antenna è possibile ricorrere alla misura per intersezione. Per trasformare le coordinate dei punti il programma utilizza il sistema di riferimento associato al libretto attivo, quindi locale, UTM, Gauss Boaga, ETRF2000 anche con l’utilizzo in tempo reale dei grigliati sia Verto e EGM per l’altimetria. E’ inoltre prevista la trasformazione diretta del sistema attraverso punti di inquadramento omologhi i quali possono essere aggiunti sia graficamente che manualmente.

Modalità Tracciamento

Il programma permette di tracciare punti topografici o coordinate 3D generiche. E’ possibile impostare un punto di riferimento per le direzioni di tracciamento o più in generale la direzione nord. In modalità tracciamento, oltre alle informazioni presenti nella modalità rilievo, è presente un’ulteriore schermata che indica la posizione del punto da tracciare in funzione della posizione del ricevitore. Oltre alle informazioni a video è possibile attivare le informazioni vocali (destra, sinistra, avanti, indietro, oltre 5 metri, ecc..) che consentono di eseguire i tracciamenti senza guardare costantemente il display del tablet. Nella configurazione è possibile impostare la precisione di tracciamento e il raggio entro il quale attivare il posizionamento di precisione. I punti picchettati vengono inseriti in memoria con i relativi scarti e alla fine è possibile ottenere un rapporto di tracciamento con tutti i punti inseriti.

Disegno in campagna

Attivando la modalità ‘GPS > CAD’ è possibile utilizzare il ricevitore GNSS come se fosse il mouse del CAD. Disegnare in tempo reale, spostare, copiare, direttamente sul terreno non è mai stato così semplice. Un semplice click (o tocco) sulla grafica fa partire la misurazione del punto e memorizza le relative coordinate. Anche in questa modalità il programma mantiene attivo il controllo sulla precisione e tutte le entità disegnate godranno della medesima precisione dei punti topografici rilevati in maniera tradizionale. Il disegno può avvenire sia nalla grafica planimetrica che nella visualizzazione 3D.

Modulo S - Controller Stazione Totale

Prerequisiti : Richiede modulo T.

Clicca qui e scopri le caratteristiche

Introduzione

Analogamente al modulo controller GNSS (C) anche questo modulo consente di gestire il rilievo celerimetrico interfacciandosi direttamente con la propria stazione totale. Collegando alla propria stazione totale (anche datata) un adattatore bluetooth-seriale è possibile comunicare direttamente con la stessa trasmettendo comandi e ricevendo le misurazioni.

Alcuni adattatori bluetooth-seriale si possono trovare ai seguenti indirizzi:

Prodimar Cbt 232

IRXON BT578

IRXON BT578

RS232 Bluetooth

ma ne esistono molti altri.

Thopos funziona su tutti i Tablet PC dotati di Windows 8.1 o superiore. La dimensione dello schermo consigliata, per un giusto compromesso tra portabilità e utilizzo, è di 8 pollici e una risoluzione minima di 1280×800. E’ altresì possibile utilizzare tablet di dimensioni maggiori. L’interfaccia grafica, in particolare le funzioni legate alla gestione della stazione totale, sono state ottimizzate per l’utilizzo con il tablet e la tastiera su schermo. I comandi principali sono utilizzabili direttamente con l’utilizzo delle dita, e per una maggiore fruibilità di tutte le funzioni è sempre possibile utilizzare una penna stilo capacitiva.

Tablet consigliati :

ASUS Vivo Tab Note 8

Lenovo Miix 2 Tablet

Acer Iconia W4-820

Dell Venue 8 Pro

Toshiba Encore

Modalità Rilievo

In modalità rilievo il programma consente di rilevare e calcolare nuovi punti leggendo le misure direttamente dalla stazione totale. La posizione dei nuovi punti viene mostrata in tempo reale nella grafica e le misure registrate nel libretto. Il programma controlla costantemente gli eventuali punti iperdeterminati e mostra gli scarti su quest’ultimi. Ad ogni punto misurato è possibile associare, nome, descrizione, codice, schizzo e foto, sia in maniera manuale che automatica. Sono previsti gli offset del prisma rispetto al punto da rilevare e i controlli tra le misure di andata e ritorno tra 2 stazioni consecutive.

Modalità Tracciamento

Il programma permette di tracciare punti topografici o coordinate 3D generiche. Le coordinate della stazione di tracciamento sono calcolate tramite appoggio ad altri punti noti (intersezione inversa 3D, apertura a terra, ecc…) Per ogni punto da tracciare il programma calcola le misure corrette e consente la verifica della posizione direttamente dalla stazione totale. Le eventuali differenze tra posizione del picchetto e del prisma vengono evidenziate a CAD, a video tramite direzioni di spostamento, e anche tramite istruzioni audio. I punti picchettati vengono inseriti in memoria con i relativi scarti e alla fine è possibile ottenere un rapporto di tracciamento con tutti i punti inseriti.

Disegno in campagna

Attivando la modalità ‘TPS > CAD’ è possibile utilizzare la stazione totale per il disegno diretto in campagna. In questo modo ci si stacca dalla “logica” del punto topografico e si utilizzano le misure rilevate in campagna per creare direttamente il disegno CAD. Con la modalità attiva basta un semplice tocco (che simula il clikc del mouse) nella grafica del CAD per avviare la misurazione del punto dalla stazione totale e il relativo calcolo delle coordinate che saranno utilizzate per il disegno. Il disegno può avvenire sia nalla grafica planimetrica che nella visualizzazione 3D.
